Application:
C’est Régulateur de vitesse du actionneur linéaire avec Télécommande Sans Fil. Cet Régulateur de vitesse du actionneur linéaire peut contrôler l'extension et de la rétraction des 12V 24V actionneur linéaire. et la vitesse du mouvement télescopique de actionneur linéaire.
Il convient pour la pergola,voiture, camion,coffre, plateforme élévatrice,fauteuil massant,siège massant,traqueur solaire, canape.Il peut pousser, tirer, soulever et descendre.
Caractéristiques:
Commande sans fil, facile à installer.
Alimentation universelle: CC 12~30V.
Sortie de l'alimentation en CC: Il peut contrôler 12V 24V actionneur linéaire.
Avec bornes des commande de course: Vous pouvez connecter des interrupteurs de course ou des capteurs pour arrêter ou limiter la course de l'actionneur linéairele.
Avec bornes des commande filaire: Vous pouvez connecter des dispositifs externes (avec le signal de sortie de niveau faible, tels que les capteurs) pour contrôler l'actionneur linéairele.
Avec potentiomètre réglable, Vous pouvez tordre Potentiomètre ajustable pour ajuster la vitesse du mouvement télescopique de actionneur linéaire.
Vous pouvez tourner le moteur dans la direction positive ou inverse avec l’émetteur (télécommande) dans une distance raisonnable dans n'importe quel endroit, le signal sans fil peut pénétrer le mur, le plancher et la porte.
Contrôle fiable: l'émetteur (codage) et le récepteur (décodage) utilisent le code de 6-bit.
Un ou plusieurs émetteurs peuvent simultanément contrôler un ou plusieurs récepteurs.
Si vous utilisez 2 récepteurs ou plus dans le même endroit, vous pouvez les établir avec des codes différents.

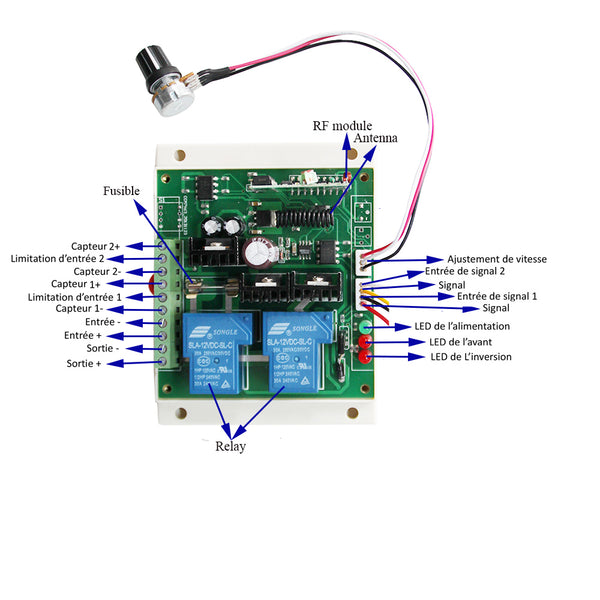

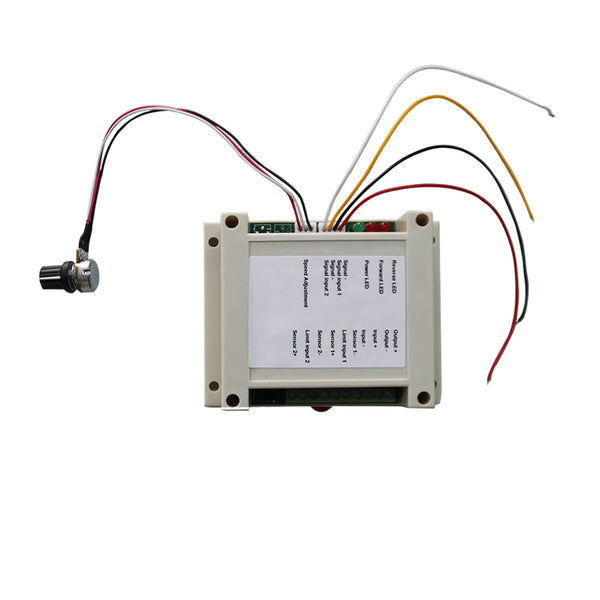

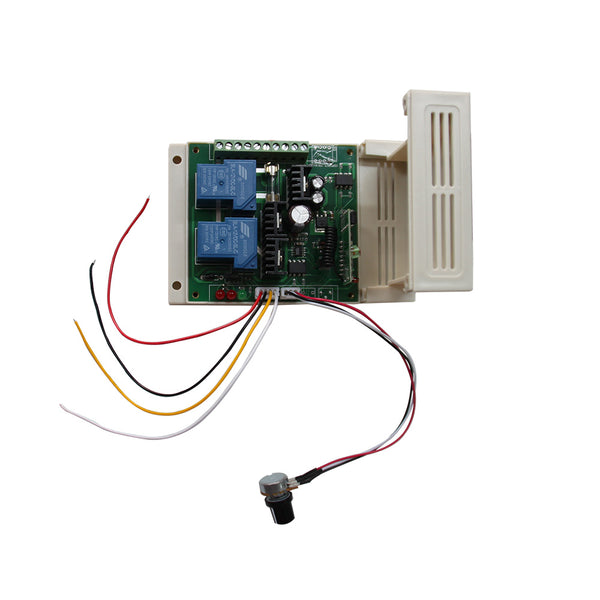

Récepteur:
Modèle: S1FA-DC
Tension d’alimentation: CC 12V~30V
Canal: 1Canal
Courant nominal: 4A
Courant instantané maximal de démarrage de moteur: 8A
Puissance nominale maximale pour brosser moteurs CC: 50W pour moteur CC 12V; 100W pour moteur CC 24V
Type de codage: Code fixé
Programme de codage: Par des combinaisons de plots de soudure
Fréquence de travail: 433.92MHz
Gamme de fils pour les bornes: 22-12 AWG
Température de fonctionnement: -20°C ~ +70°C
Dimensions de la boîte: 115mm x 90mm x 40mm
Émetteur:
Modèle: CP-6
Canal/bouton: 6
Symbole de bouton: 1, 2, 3, 4, 5, 6
Voltage de travail: 12V (1 x 23A -12V batterie, peut être utilisé pour 12 mois )
Courant de travail: 8mA
Codage: Code fixé par des combinaisons de plots de soudure
Fréquence de travail: 433MHz
Distance d’émission: 500m / 1500ft (théoriquement )
Mode de modulation: ASK
Dimension unitaire: 85mm x 36mm x 16mm
Gamme de Travail:
Avec l'émetteur (par exemple CP-6) formant un système complet, le maximum distance de travail peut atteindre 500 mètres dans une zone libre.
La distance de travail maximale est basée sur des données théoriques qui seraient sans barrières ni interférences RF. En pratique, il sera gêné par des arbres, des murs ou d’autres constructions, et sera interféré par d’autres signaux sans fil. Par conséquent, la distance de travail réelle peut ne pas atteindre cette distance maximale.
Fonction de l’émetteur:
Presser le bouton 1: LED positive sera allumé, la borne “Sortie” sort l’alimentation CC, L'actionneur linéaire s'étend vers l'extérieur.
Presser le bouton 2: LED inverse sera allumé, la borne de “Sortie” sort l’alimentation CC, L'actionneur linéaire se rétracte vers l'intérieur.
Presser le bouton 3: le actionneur linéaire s’arrête de télescopique, LED positive ou LED inverse sera éteint.
Presser le bouton 4: Vitesse télescopique de actionneur linéaire s’accélérera et LED positive ou LED inverse s’éclairera graduellement.
Le bouton 5 est inutile
Presser le bouton 6: Vitesse télescopique de actionneur linéaire se ralentira et LED positive ou LED inverse s’assombrira graduellement.
Ajuster manuellement la vitesse télescopique de actionneur linéaire:
Vous pouvez tordre “Potentiomètre ajustable” pour ajuster la Vitesse télescopique de actionneur linéaire.
Tordre dans le sens horaire, Vitesse télescopique de actionneur linéaire s’accélérera; Tordre dans le sens anti horaire, Vitesse télescopique de actionneur linéaire se ralentira.
Connecter un appareil externe avec voltage faible sortie de signal à la borne « Signal – », « Entrée de signal 1 » et la borne « Signal – » , « Entrée de signal 2 », signal de sortie de l’appareil externe peut pour contrôler l'extension et de la rétraction des 12V 24V actionneur linéaire.
Quand l’appareil externe avec voltage faible sortie de signal à la borne « Signal – », « Entrée de signal 1 », L'actionneur linéaire s'étend vers l'extérieur;
Quand l’appareil externe avec voltage faible sortie de signal à la borne « Signal – », « Entrée de signal 2 », L'actionneur linéaire se rétracte vers l'intérieur. Bornes des commande de course:
1) Vous pouvez connecter deux interrupteurs de fin de course aux bornes « Capteur 1- », « Limitation de entrée 1 », et les bornes « Capteur 2- », « Limitation de entrée 2 » pour limiter la course de l'actionneur linéaire.
Quand l'actionneur linéaire s'étend vers l'extérieur; si le interrupteur de fin de course S1 est activés, le actionneur linéaire s’arrêtera automatiquement l'extension.
Quand l'actionneur linéaire se rétracte vers l'intérieur; si le interrupteur de fin de course S2 est activés, le actionneur linéaire s’arrêtera automatiquement rétraction.

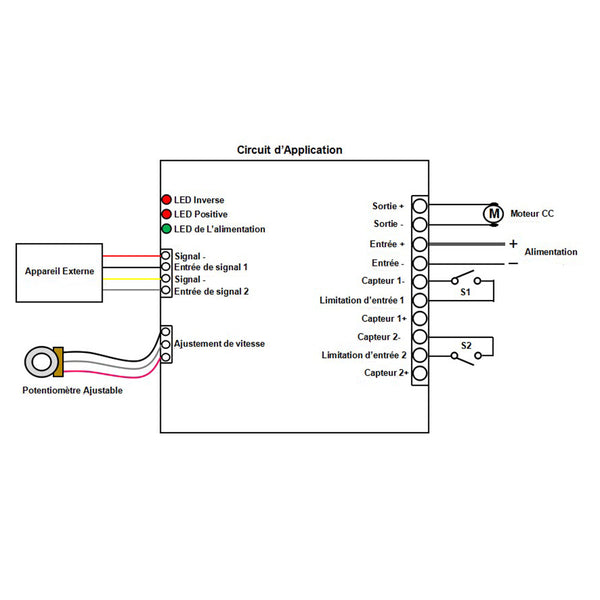

Vous pouvez connecter selon l’image suivant:
2) Vous pouvez aussi connecter l’interrupteur photoélectrique, détecteur de proximité, l’interrupteur salle aux bornes « Capteur 1- », « Limitation de entrée 1+ », et les bornes « Capteur 2- », « Limitation de entrée 2 », « Capteur 2+ », pour limiter la course de l'actionneur linéaire.
Quand l'actionneur linéaire s'étend vers l'extérieur; si le interrupteur S1 est activés, le actionneur linéaire s’arrêtera automatiquement l'extension.
Quand l'actionneur linéaire se rétracte vers l'intérieur; si le interrupteur S2 est activés, le actionneur linéaire s’arrêtera automatiquement rétraction.
Vous pouvez connecter l’interrupteur photoélectrique, détecteur de proximité, l’interrupteur salle selon l’image suivant: Contenu:
1 x Récepteur: S1FA-DC
1 x Émetteur (Télécommande): CP-6
1 x Manuel d’utilisateur
