Régulateur de Vitesse du Vérin Électrique Avec Télécommande Sans Fil 12V 30A (Modèle: 0020153)

Prix régulier €85,00

Frais de port calculés à la caisse.
Contenu:
1 x Récepteur: S1FB-DC
1 x Émetteur (Télécommande): CP-6
1 x Manuel d'utilisateur

Application:
C'est Régulateur de vitesse du actionneur linéaire avec Télécommande Sans Fil. Cet Régulateur de vitesse du actionneur linéaire peut contrôler l'extension et de la rétraction des 12V 24V actionneur linéaire. et la vitesse du mouvement télescopique de actionneur linéaire.
Il convient pour la pergola,voiture, camion,coffre, plateforme élévatrice,fauteuil massant,siège massant,traqueur solaire, canape.Il peut pousser, tirer, soulever et descendre.

Caractéristiques:
Commande sans fil, facile à installer.
Convient pour le vérin électrique CC.
Plage de tension de fonctionnement CC 12 ~ 30V.
Vous pouvez exécuter le vérin électrique pour s'étendre ou se rétracter en utilisant par l'émetteur.
Vous pouvez régler la vitesse de vérin électrique avec un bouton sur le récepteur ou deux boutons sur l'émetteur.
Avec bornes de contrôle de limite : Vous pouvez connecter des interrupteurs de fin de course, des interrupteurs de optoélectroniques, des interrupteurs de proximité, ou des interrupteurs de Hall (type NPN normalement ouvert) pour arrêter le vérin électrique.
Avec bornes de contrôle filaire : Vous pouvez connecter des interrupteurs manuels pour contrôler le vérin électrique.
L'émetteur / télécommande peut contrôler le récepteur dans une distance de travail fiable en tout endroit.
Le signal RF sans fil de l'émetteur peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Le récepteur a doté des protections intégrées pour le courant inverse et la surintensité.
Le récepteur fonctionne uniquement avec l’émetteur sélectionné qui est couplé au récepteur.
Un ou plusieurs émetteurs / télécommandes peuvent contrôler un ou plusieurs récepteurs simultanément.
Deux récepteurs ou plus peuvent être utilisés dans la même zone.

Récepteur:
Modèle : S1FB-DC
Tension de fonctionnement : 12~30 VCC
Tension de sortie : 12~30 VCC identique à la tension d'entrée
Canal : 1 CH, peut fonctionner avec 1 moteur CC à balais ou 1 vérin électrique
Courant Statique : ≤ 6mA
Le courant de démarrage maximal du vérin électrique ne peut pas dépasser 30A.
Puissance nominale maximale : 200W pour 12VCC ou 400W pour 24VCC.
Gamme de fils pour les bornes : 22-14 AWG
Type de codage : Code fixe
Méthode de codage : Par soudure
Fréquence de travail : 433.92MHz
Température de fonctionnement : -20°C ~ +70°C
Dimension de Boîtier : 160 x 100 x 42 mm

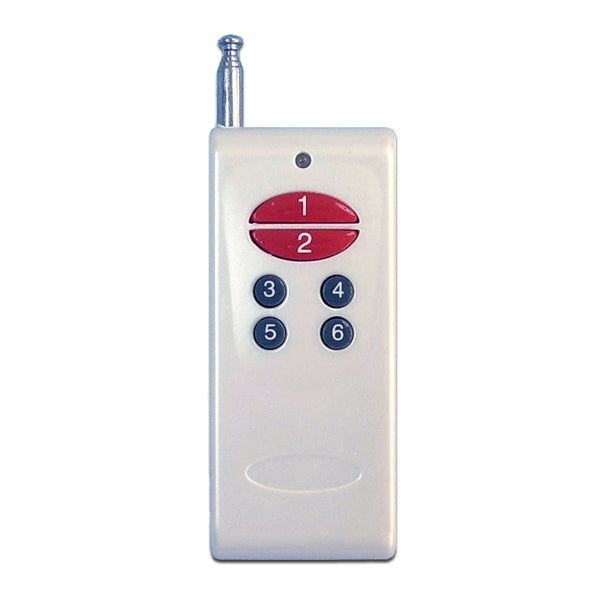

Émetteur:
Modèle: CP-6
Canal/bouton: 6
Symbole de bouton: 1, 2, 3, 4, 5, 6
Voltage de travail: 12V (1 x 23A -12V batterie)
Courant de travail: 8mA
Codage: Code fixé par des combinaisons de plots de soudure
Fréquence de travail: 433MHz
Distance d’émission: 500m / 1500ft (théoriquement )
Mode de modulation: ASK
Dimension unitaire: 85mm x 36mm x 16mm

Gamme de Travail:
Ce récepteur et l'émetteur CP-6 forment un ensemble complet, la distance de travail maximale peut atteindre 500 mètres dans une zone dégagée.
La distance de travail maximale est basée sur des données théoriques qui seraient sans barrières et sans aucune interférence RF. Mais dans la pratique, il sera gêné par des arbres, des murs ou d’autres constructions, et sera interféré par d’autres signaux sans fil. Par conséquent, la distance de travail réelle peut ne pas atteindre cette distance maximale.
Le récepteur équipé d'une antenne externe a une plus grande portée de travail que le récepteur équipé d'une antenne interne.

Utilisation:
Le récepteur peut être utilisé pour contrôler un vérin électrique en CC 12V / 24V.

Câblage:
Si vous voulez contrôler un actionneur linéaire en CC 12V / 24V, faire comme suivant:
1) Connecter deux fils de l'actionneur linéaire aux bornes «Sortie +» et «Sortie -» du récepteur. Vous pouvez échanger ces deux fils pour changer le sens de déplacement de l'actionneur linéaire.
2) Connecter le pôle positif de l'alimentation en CC à la borne «Entrée +» de l'entrée du récepteur.
3) Connecter le pôle négatif de l'alimentation en CC à la borne «Entrée -» de l'entrée du récepteur.

Le fonctionnement par l'émetteur CP-6:
Presser le bouton 1 de l’émetteur: Le vérin électrique s'étend vers l'extérieur.
Presser le bouton 2 de l’émetteur: Le vérin électrique se rétracte vers l'intérieur.
Presser le bouton 3 de l’émetteur: Le vérin électrique s'arrête.
Presser et maintenez le bouton 4 de l’émetteur: La vitesse de l'vérin électrique augmentera progressivement.
Presser et maintenez le bouton 6 de l’émetteur: La vitesse de l'vérin électrique ralentira progressivement.
Bouton 5 est inutile.

Réglage de la vitesse:
Vous pouvez tordre «Potentiomètre réglable» pour régler la vitesse de l'vérin électrique.
Tordre le bouton dans le sens aiguille d'une montre, la vitesse augmentera progressivement.
Tournez le bouton dans le sens antihoraire, la vitesse ralentira progressivement.

Les bornes de contrôle de limite:
Le récepteur a des bornes des commande de course, et vous pouvez connecter des appareils externes (avec contact normalement ouvert), tels que des interrupteurs de fin de course, des interrupteur de optoélectroniques, des interrupteurs de proximité, ou des interrupteurs de Hall (type NPN normalement ouvert) au récepteur, puis les utiliser pour arrêter le vérin électrique.
Par exemple, vous pouvez connecter un interrupteur de fin de course normalement ouvert aux bornes «Capteur 1-» et «Limitation d’entrée 1», et connecter un autre interrupteur de fin de course normalement ouvert aux bornes «Capteur 2-» et «Limitation d’entrée 2».
Lorsque le vérin électrique s'étend, si un interrupteur de fin de course est activé, le vérin électrique s'arrêtera automatiquement.
Lorsque le vérin électrique se rétracte, si un autre interrupteur de fin de course est activé, le vérin électrique s'arrête automatiquement.

Les bornes de contrôle filaire:
Le récepteur a des bornes de contrôle filaire, et vous pouvez connecter des appareils externes (avec un contact normalement ouvert), tels que des interrupteurs manuels à des bornes de contrôle filaire, puis les utiliser pour arrêter le vérin électrique.
Par exemple, vous pouvez connecter deux interrupteurs manuels aux bornes de contrôle filaire «Signal 1-», «Entrée de signal 1», «Signal 2-» et «Entrée de signal 2» selon le schéma de câblage suivant.
Lorsque vous presser et maintenez un interrupteur manuel, il connecter deux bornes «Signal 1-» et «Entrée de signal 1», le vérin électrique s'étend vers l'extérieur. Lorsque vous relâchez l'interrupteur manuel, le vérin électrique s'arrête.
Lorsque vous presser et maintenez un autre interrupteur manuel, il connecter deux bornes «Signal 2-» et «Entrée de signal 2», le vérin électrique se rétracte vers l'intérieur. Lorsque vous relâchez l'interrupteur manuel, le vérin électrique s'arrête.
