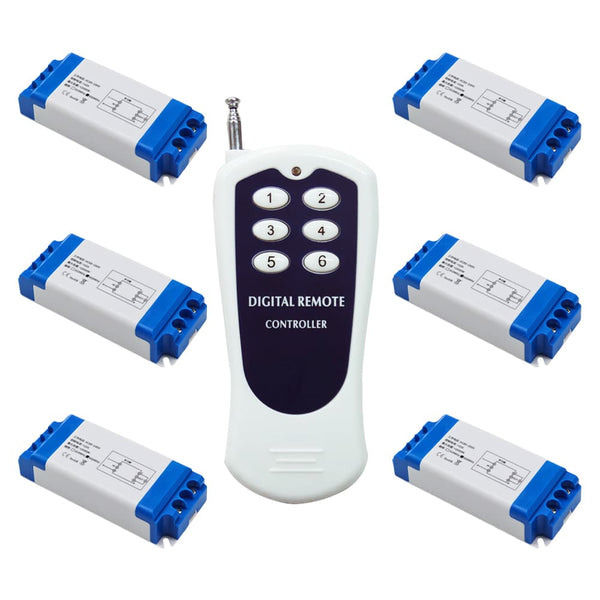

Contenu du colis
- 6 x Récepteur sans fil : S1XC-AC
- 1 x Émetteur (Télécommande) : CV-6 (6 boutons)
- 1 x Manuel d'utilisation
Applications
Permet de commander à distance des équipements alimentés en CA (plage de tension CA 85V~250V, compatible 110V, 120V, 220V, 230V, 240V), tels que : éclairage LED, luminaires extérieurs, lampes de jardin, pompes à eau, moteurs, ventilateurs, électrovannes, serrures électriques, etc.
Caractéristiques principales
- Commande sans fil longue portée, facile à installer et à utiliser.
- Alimentation universelle : CA 85V~250V (110V/230V).
- Sortie CA directe : La tension de sortie est identique à la tension d'entrée (CA 85V~250V), permettant d'alimenter directement vos appareils.
- Signal RF haute performance : traverse les murs, planchers, portes et fenêtres (la portée réelle dépend des obstacles environnants).
- Sécurité intégrée : protection contre les inversions de tension et les surintensités.
- Sécurisation du codage : chaque récepteur ne répond qu'aux émetteurs préalablement appairés.
- Flexibilité du système : plusieurs récepteurs et télécommandes peuvent fonctionner simultanément dans la même zone sans interférence mutuelle.

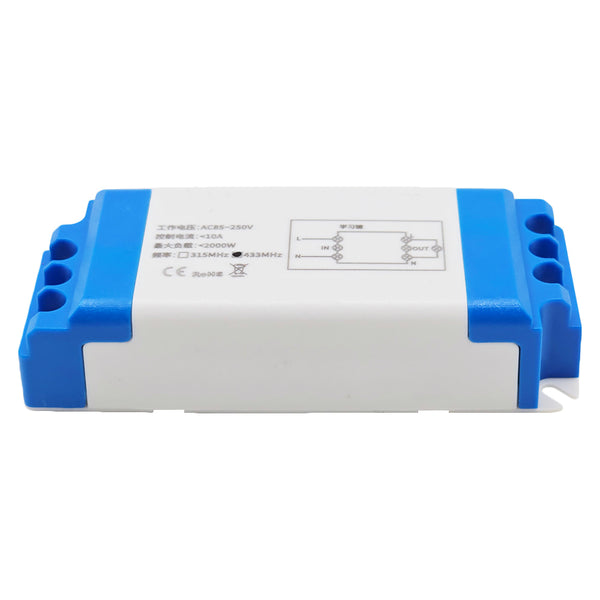

Paramètres du récepteur (Modèle : S1XC-AC)
- Tension de fonctionnement : CA 85V~250V (110V/120V/220V/230V/240V)
- Type de sortie : CA 85V~250V (identique à la tension d'entrée)
- Nombre de canaux : 1 canal par récepteur (kit de 6 récepteurs indépendants)
- 3 modes de fonctionnement sélectionnables : Autoblocage, Momentané, Interblocage
- Courant statique : ≤ 10 mA
- Courant de charge maximal : 10A
- Puissance de charge maximale : < 2000 W (2 kW)
- Sensibilité de réception : ≥ -105 dBm
- Fréquence de travail : 433.92 MHz
- Section de câble pour bornier : 22-16 AWG
- Température de fonctionnement : -40°C ~ +80°C
- Dimensions du circuit imprimé (PCB) : 76 x 34 x 18 mm
- Dimensions du boîtier : 98 x 40 x 23 mm

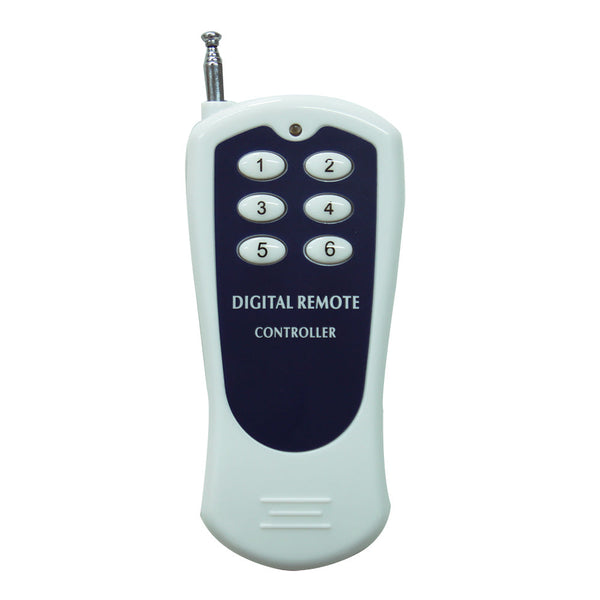

Paramètres de l'émetteur (Modèle : CV-6 / 0021019)
- Canaux / boutons : 6 boutons (numérotés 1, 2, 3, 4, 5, 6)
- Tension de fonctionnement : 12V (1 x pile 23A - 12V incluse)
- Courant de travail : 15 mA
- Fréquence de travail : 433.92 MHz
- Distance d'émission : 500 m (portée théorique en champ libre)
- Mode de modulation : ASK
- Température de fonctionnement : -20°C ~ +70°C
- Dimensions : 110 x 50 x 18 mm
Émetteurs compatibles
Le récepteur S1XC-AC peut fonctionner avec différents émetteurs 433.92 MHz selon la portée souhaitée :
- Modèle CV-6 (500 mètres) (fourni dans ce kit)
- Modèle haute puissance CB-6 (1000 mètres)
Portée de fonctionnement
Associé à l'émetteur CV-6, la portée maximale peut atteindre 500 mètres en champ libre sans obstacle ni interférence radio. Dans un environnement réel avec murs, cloisons ou structures métalliques, la portée effective sera atténuée. Pour des distances supérieures ou des environnements industriels complexes, nous recommandons l'émetteur longue portée CB-6 (1000 m).

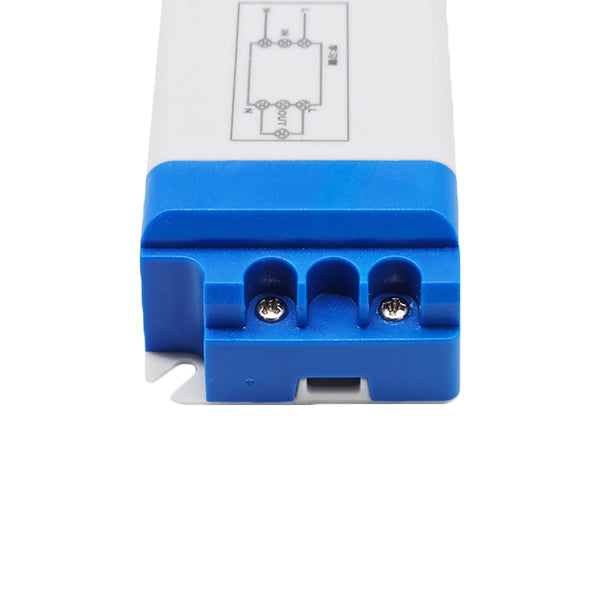

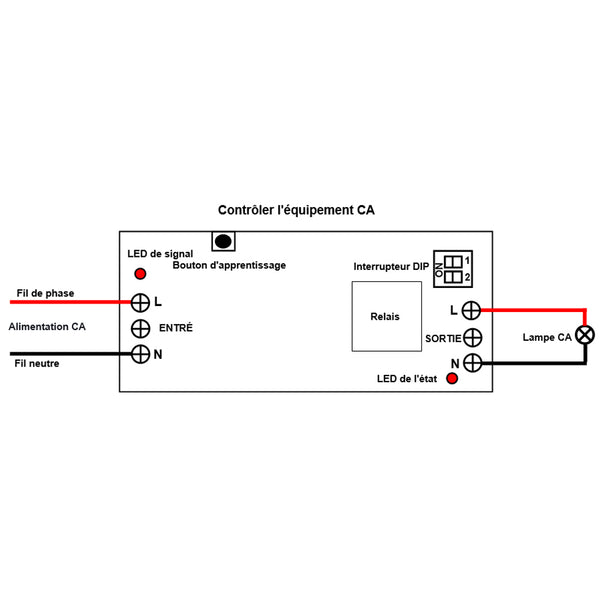

Instructions de câblage
- Alimentation : Connectez la phase de l'alimentation CA à la borne <L> d'ENTRÉE (INPUT), et le neutre à la borne <N> d'ENTRÉE.
- Charge : Connectez le fil de phase de l'équipement CA à la borne <L> de SORTIE (OUTPUT), et le neutre à la borne <N> de SORTIE.

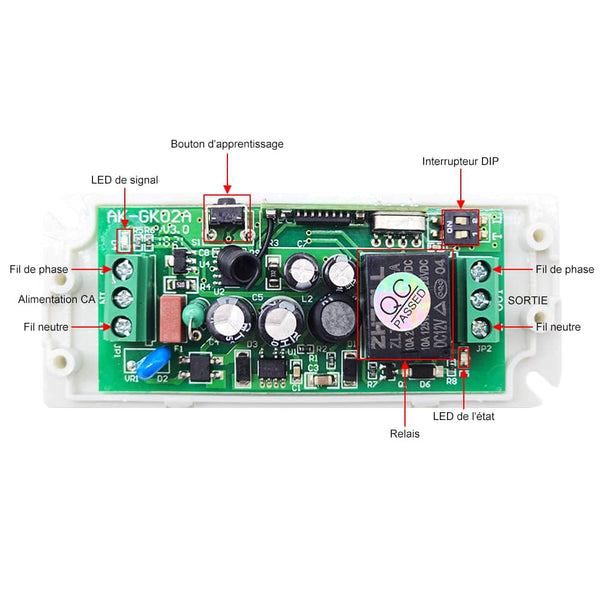

Configuration des modes de fonctionnement (Interrupteur DIP)
Chaque récepteur dispose d'un commutateur DIP à 2 positions permettant de définir son comportement :
1) Mode Autoblocage (Toggle / Verrouillage automatique)
Réglage DIP : Placez le bit 1 sur ON (ouvert) et le bit 2 sur OFF (fermé).
Fonctionnement avec la télécommande CV-6 :
- Appuyer sur le bouton 1 : active la sortie CA du récepteur 1 (l'appareil connecté s'allume).
- Appuyer à nouveau sur le bouton 1 : coupe la sortie CA du récepteur 1 (l'appareil s'éteint).
- (Même fonctionnement indépendant pour les boutons 2 à 6 avec les récepteurs 2 à 6).
2) Mode Momentané (Impulsion)
Réglage DIP : Placez le bit 1 et le bit 2 sur OFF (fermés).
Fonctionnement avec la télécommande CV-6 :
- Appuyer et maintenir enfoncé le bouton 1 : active la sortie CA du récepteur 1 tant que la touche est maintenue.
- Relâcher le bouton 1 : coupe immédiatement la sortie CA du récepteur 1.
- (Même fonctionnement pour les boutons 2 à 6 avec les récepteurs 2 à 6).
3) Mode Interblocage (Verrouillage mutuel)
Réglage DIP : Placez le bit 2 sur ON (ouvert) et le bit 1 sur OFF (fermé).
Fonctionnement avec la télécommande CV-6 :
- Appuyer sur le bouton 1 : active la sortie CA du récepteur 1 et coupe simultanément les sorties des 5 autres récepteurs.
- Appuyer sur le bouton 2 : active la sortie CA du récepteur 2 et coupe simultanément les autres récepteurs.
- (Chaque bouton active son récepteur dédié tout en éteignant tous les autres).
