Contenu du colis :

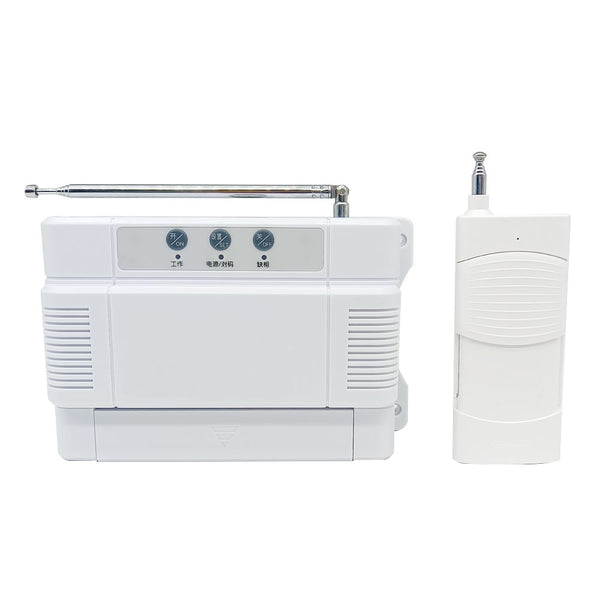

- 1 x Récepteur : S1X1-AC380-ANT3
- 1 x Émetteur : CP-2-2
- 1 x Manuel d'utilisation
Applications :
Ce kit interrupteur télécommande sans fil longue distance comprend un récepteur radio triphasé 380V CA haute puissance de 15 kW et un émetteur RF.
Il convient parfaitement aux équipements de forte puissance sous alimentation triphasée 380V : pompes à eau, moteurs, compresseurs d'air, ventilateurs, systèmes d'irrigation agricole, serres, aérateurs de pisciculture, chantiers de construction, stations de lavage, éclairage industriel et équipements de contrôle automatisé.
Caractéristiques principales :
- Commande sans fil, facile à installer et à utiliser.
- Fonctionne directement sur alimentation 380V CA sans nécessiter de contacteur supplémentaire pour les charges jusqu'à 15 kW.
- Relais haute puissance 100A intégré, capable de piloter une charge maximale de 15 kW.

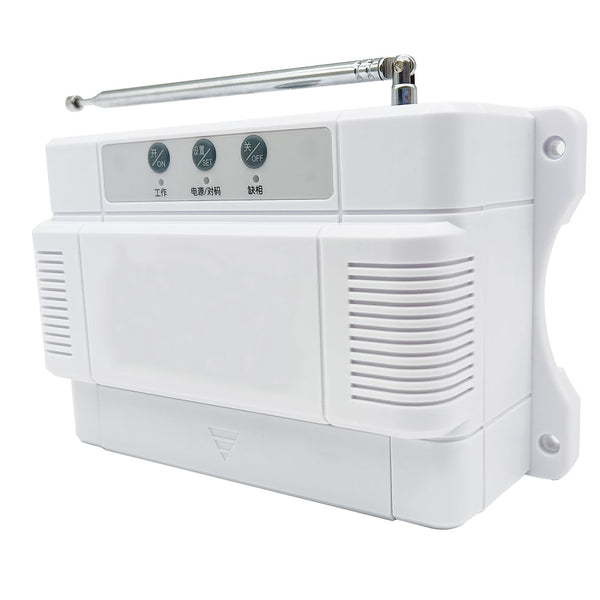

- Antenne télescopique externe assurant une portée de transmission accrue et stable.

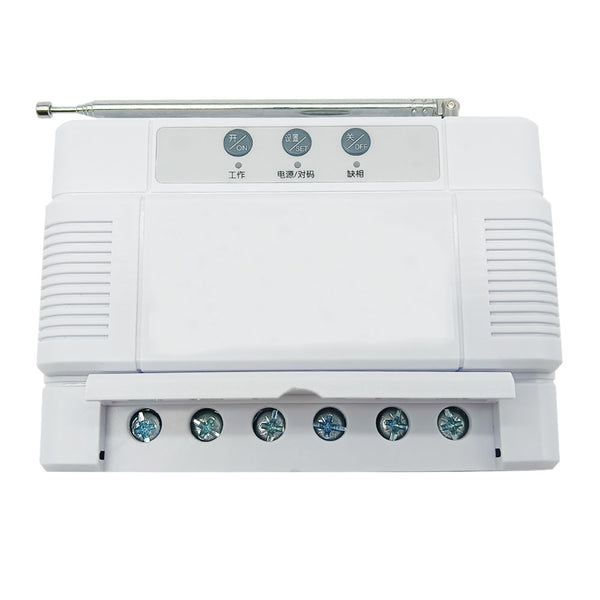

- Trois boutons manuels sur le boîtier permettant un contrôle direct de l'appareil.
- Protection contre le manque de phase : coupe rapidement l'alimentation de l'équipement (en 0,1 à 3 secondes) en cas de perte de phase pour prévenir toute détérioration.
- Le signal RF traverse les murs, sols, portes et fenêtres (avec une atténuation naturelle de la portée).
- Sécurité de codage : le récepteur ne réagit qu'aux émetteurs qui lui sont appairés.
- Contrôle flexible : un ou plusieurs émetteurs peuvent commander un ou plusieurs récepteurs simultanément, et plusieurs ensembles peuvent fonctionner dans la même zone sans interférence.
Paramètres du récepteur :

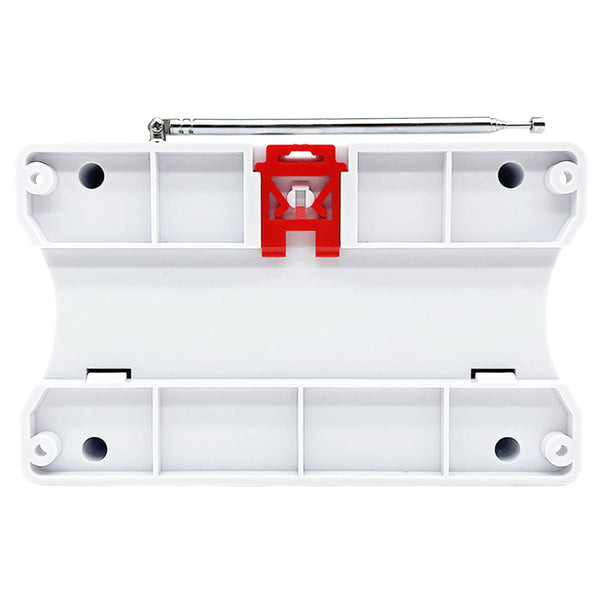

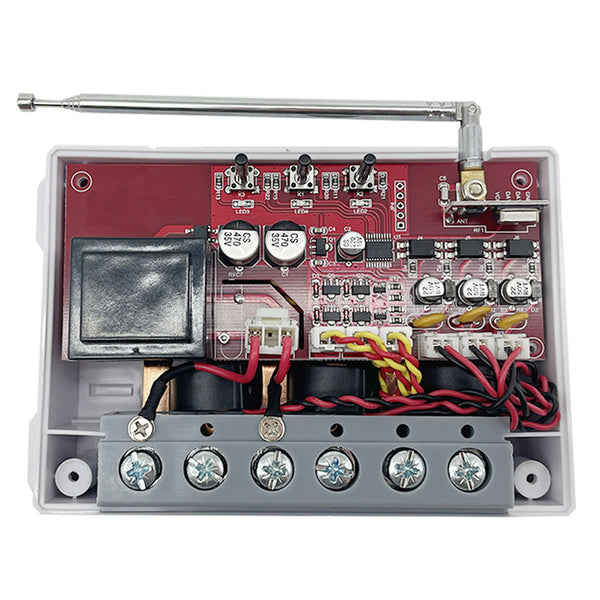

- Modèle : S1X1-AC380-ANT3
- Tension d'alimentation (fonctionnement) : CA 380V (triphasé)
- Tension de sortie : CA 380V

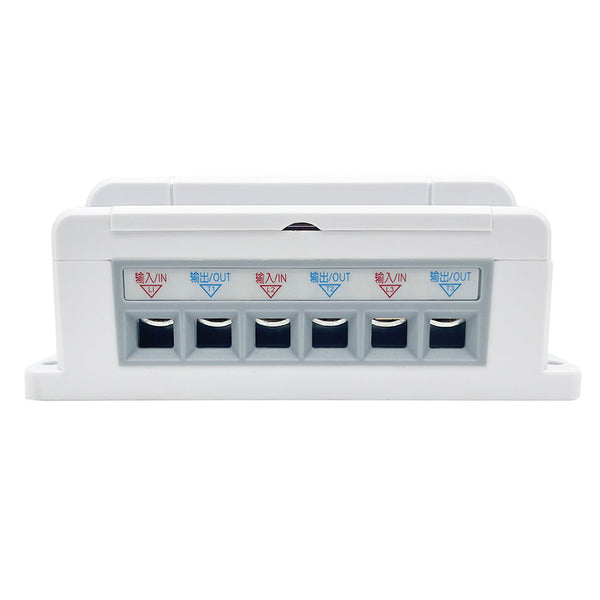

- Section de câble pour borniers : 14-6 AWG
- Fréquence de travail : 433,92 MHz
- Modes de contrôle : MARCHE / ARRÊT
- Courant statique : ≤ 6 mA
- Courant de charge continu maximal : 40 A
- Courant de charge instantané maximal : 100 A
- Puissance de charge maximale : 15 kW
- Température de fonctionnement : -20°C à +70°C
- Dimensions du boîtier : 150 x 95 x 60 mm
Paramètres de l'émetteur :

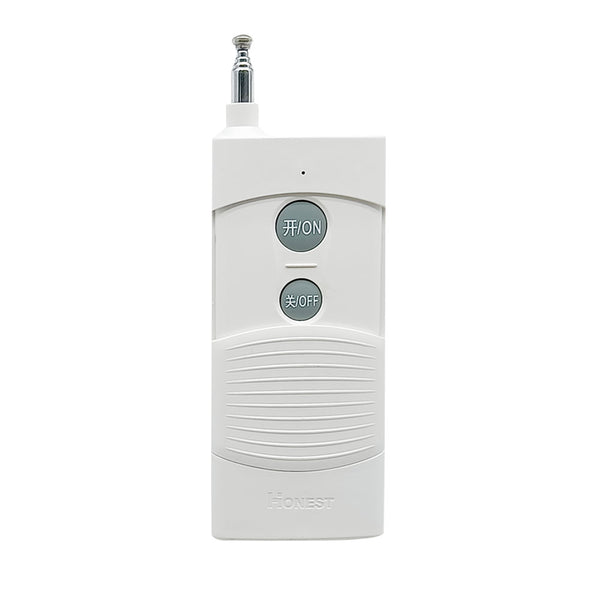

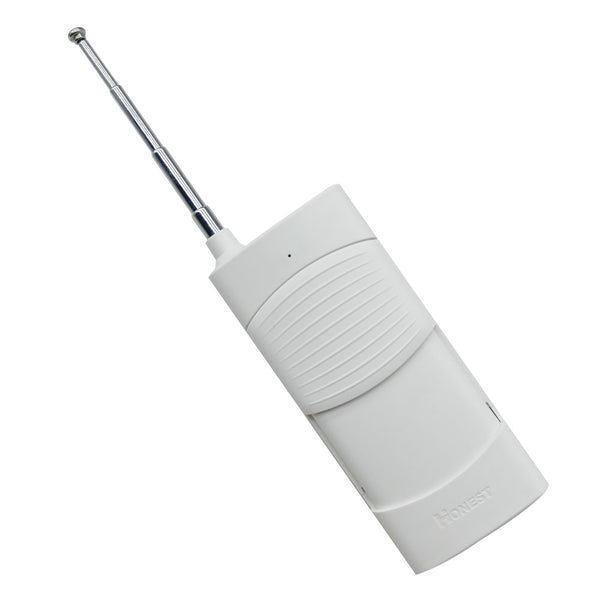

- Modèle : CP-2-2
- Canaux / boutons : 2 (ON, OFF)
- Protection des touches : Couvercle coulissant (glisser vers le haut pour protéger les boutons, vers le bas pour les utiliser)

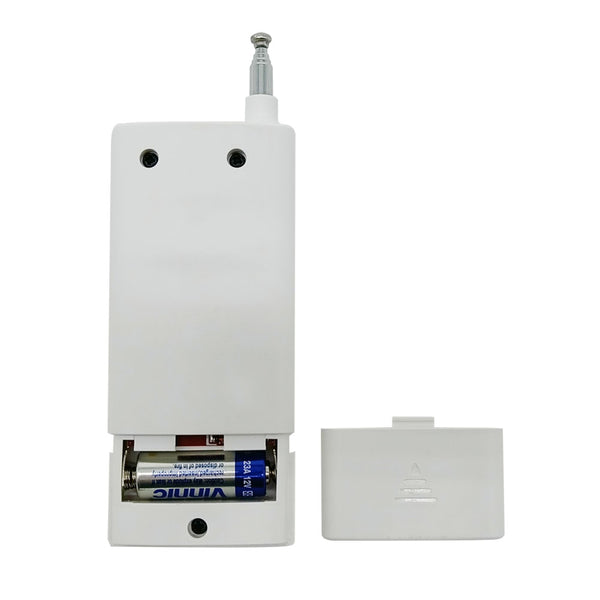

- Tension de fonctionnement : 12V (1 x pile 23A - 12V)
- Courant de fonctionnement : 8 mA
- Portée d'émission : 500 m en champ libre (valeur théorique)
- Mode de modulation : ASK
- Dimensions : 110 x 40 x 16 mm
Émetteurs compatibles :
Ce récepteur est compatible avec différents émetteurs selon vos besoins de portée, notamment les modèles :
Portée de fonctionnement :
La portée dépend de l'émetteur associé. Par exemple, avec l'émetteur CP-2-2 fourni, la portée maximale atteint 500 mètres en champ libre ; avec un émetteur CB-2, elle peut atteindre jusqu'à 1000 mètres.
Ces portées maximales correspondent à des conditions optimales en champ libre, sans obstacles ni interférences radio. En utilisation réelle, les obstacles (murs, arbres, structures métalliques) et l'environnement électromagnétique réduisent la portée effective.
Utilisation :
Le récepteur peut être raccordé directement à une pompe, un moteur ou tout autre équipement triphasé CA 380V jusqu'à 15 kW sans contacteur auxiliaire. Si la puissance de l'appareil dépasse 15 kW, ce produit n'est pas adapté.
Fonctionnement via l'émetteur (télécommande) :
- Appuyer sur le bouton <ON> de l'émetteur : Le récepteur active la sortie CA 380V et allume l'équipement connecté.
- Appuyer sur le bouton <OFF> de l'émetteur : Le récepteur coupe la sortie et éteint l'équipement connecté.
Fonctionnement via les boutons manuels du récepteur :
- Appuyer sur le bouton <ON> du récepteur : Le récepteur active la sortie CA 380V et allume l'équipement connecté.
- Appuyer sur le bouton <OFF> du récepteur : Le récepteur coupe la sortie et éteint l'équipement connecté.
Protection contre le manque de phase :
En cas d'absence ou de coupure de l'une des phases d'alimentation, le récepteur coupe automatiquement le circuit dans un délai de 0,1 à 3 secondes pour protéger l'équipement contre tout endommagement.
