12V 24V 2000N 200Kg 440ibs Vérin Électrique avec Kit Interrupteur Télécommande Sans Fil

Prix régulier €119,00

Frais de port calculés à la caisse.

Application:
Télécommande sans fil Vérin électrique 12V 24V actuateur linéaire avec émetteur et récepteur radio 433 MHz.
Il peut commande sans fil le pousser, tirer, soulever et abaisser de l'actionneur linéaire électrique.
Il convient pour la pergola,voiture, camion,coffre, plateforme élévatrice,fauteuil massant,siège massant,traqueur solaire, canape.

Caractéristiques:
Télécommande sans fil, facile à installer.
2 Versions de tension de fonctionnement: CC12V, 24V en option.
Avec bornes de contrôle de limite: Vous pouvez connecter des interrupteurs de fin de course ou des capteurs pour arrêter le actuateur linéaire.
Le signal RF sans fil de l'émetteur peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Le récepteur est doté des protections intégrée pour le courant inverse et la surintensité.
Le récepteur fonctionne uniquement avec l’émetteur sélectionné qui est couplé au récepteur.
Un ou plusieurs émetteurs / télécommandes peuvent contrôler un ou plusieurs récepteurs simultanément.
Deux récepteurs ou plus peuvent être utilisés dans la même zone.

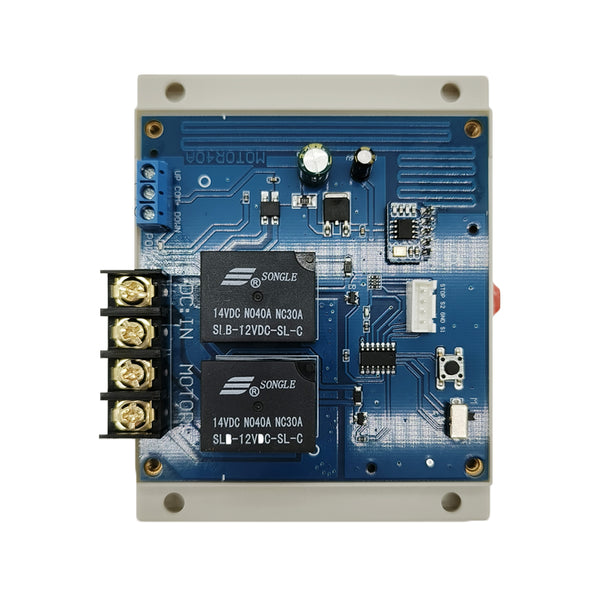

Paramètres du récepteur:
Modèle: S1PF3-DC12
Tension d’alimentation: CC12V±1V (S1PF3-DC12), CC24V±1V (S1PF3-DC24)
Sortie: CC12V (S1PF3-DC12), CC24V (S1PF3-DC24)
Modes de contrôle: Interblocage et Momentané.
Fréquence de travail: 433.92MHz
Canaux: 1 CH
Courant statique: ≤ 6mA
Courant maximal de travail: 30A / chaque canal, donc courant maximal du moteur de démarrage ne peut pas dépasser 30A.

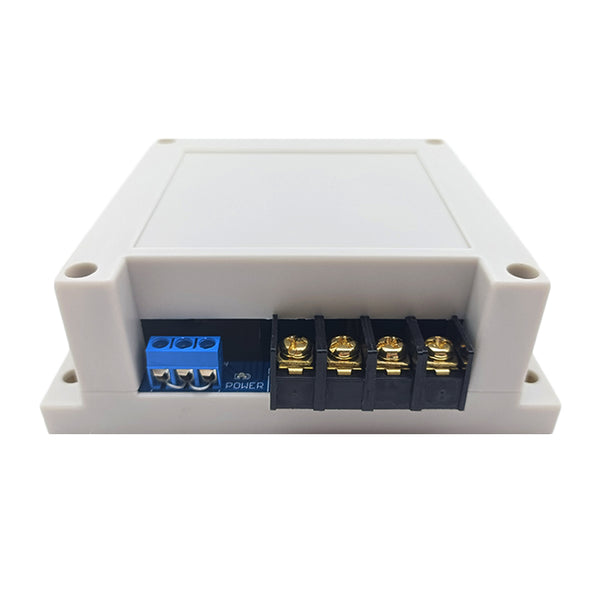

Dimension de Boîtier: 100mm x 67mm x 39mm

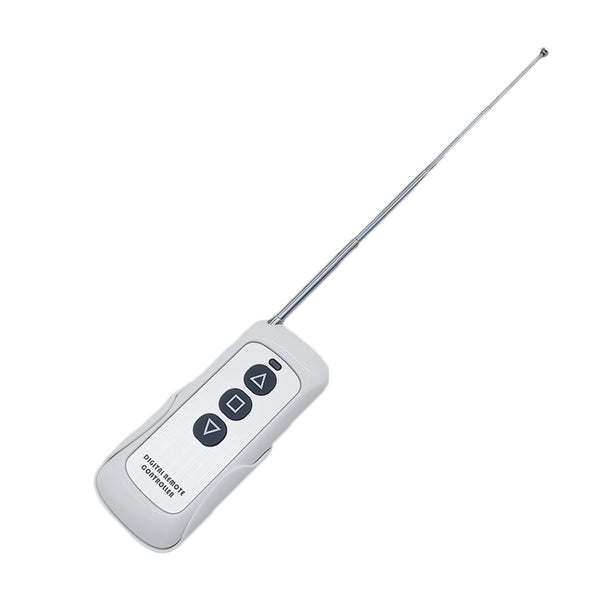

Paramètres du l'émetteur:

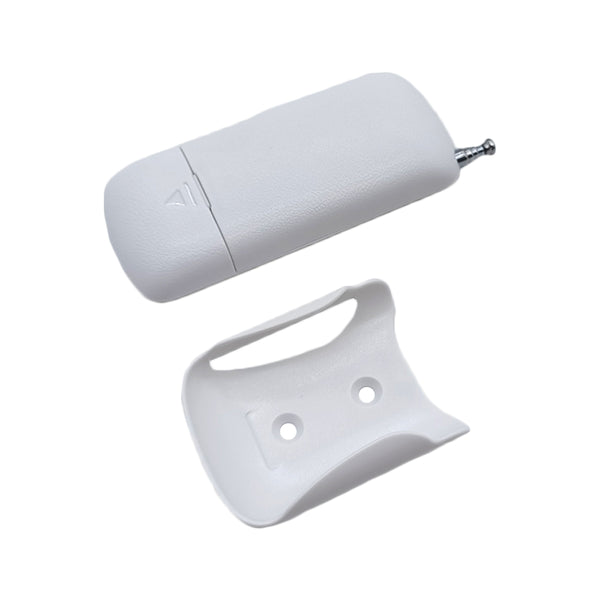

Modèle: CWC-3L
Etanche
Canal/bouton: 3
Symbole de bouton: ▲,▼, ●
Voltage de travail: 12V (1 x 23A -12V batterie, peut être utilisé pour 12 mois )
Courant de travail: 4mA
Distance d’émission: 50m / 150ft (théoriquement )
Mode de modulation: ASK
Température d’opération: -20 ° C ~+70 ° C
Dimension unitaire: 58mm x 30mm x 12mm

Paramètres du l'actionneur linéaire:
Voltage de travail: CC 12V ou CC 24V
Vitesse: 5mm±2mm/second, 10mm±3mm/second, 30mm±5mm/second.
Courant de travail: 6A(on doit choisir un adaptateur d’alimentation de 10A à laisser cet actionneur travailler, comme CC12V/10A (Modèle: 0010127) ou CC24V/10A (Modèle: 0010140).
Diamètre d’arbre: 24mm
Diamètre du trou de montage: 10mm
Température d’environnement: -26℃ to 85℃
Niveau de bruit: Plus faible que 42dB
Le niveau de l'indice de protection:IP54

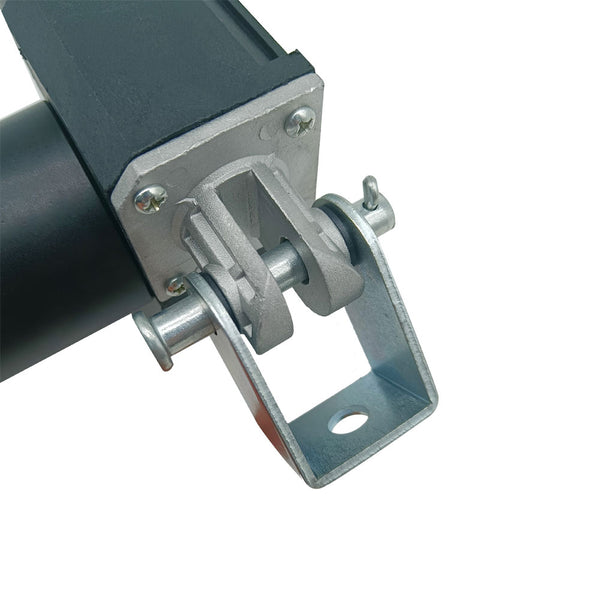

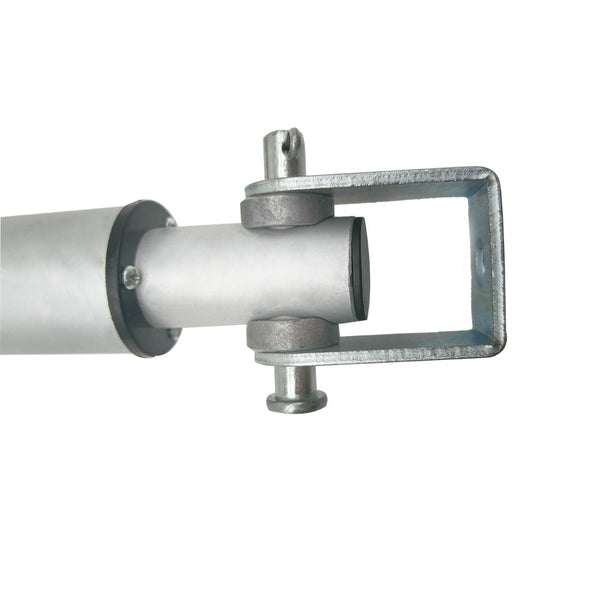

Avec deux supports de fixation.
L’embrayage intégré pour éviter extension excessif ou rétraction excessif.

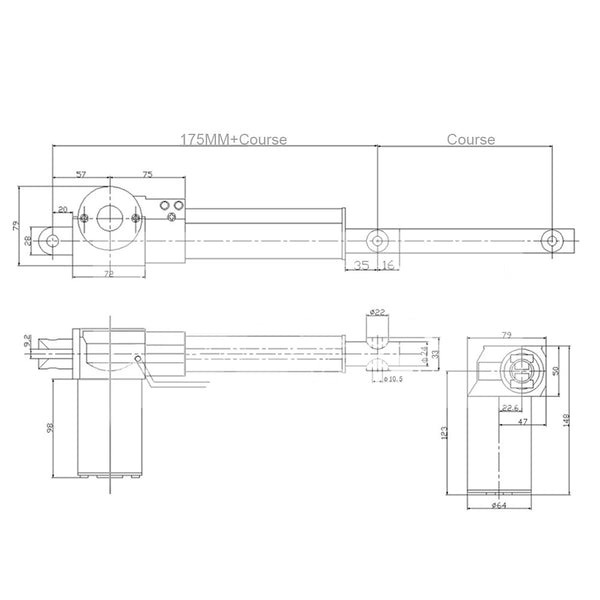

Paramètres de différentes longueurs:
La longueur L1: Longueur de la extension.
La longueur L2: Longueur de la retraction à partir du centre des deux trous de montage (l’arbre se rétracte complètement ).
La longueur L3: Longueur de l’extension à partir du centre des deux trous de montage (l’arbre s’étend complètement).


L1 (mm) 50 100 150 200 250 300 350 400 450 500 600
L2 (mm) 225 275 325 375 425 475 525 575 625 675 775
L3 (mm) 275 375 475 575 675 775 875 975 1075 1175 1375

Relation entre la force portante maximale et la vitesse:

Vitesse 5mm /seconde 10mm /seconde 30mm /seconde
Force portante maximale 2000N / 400 Pound / 200 Kg 1000N / 200 Pound / 100Kg 500N / 100 Pound / 50 Kg

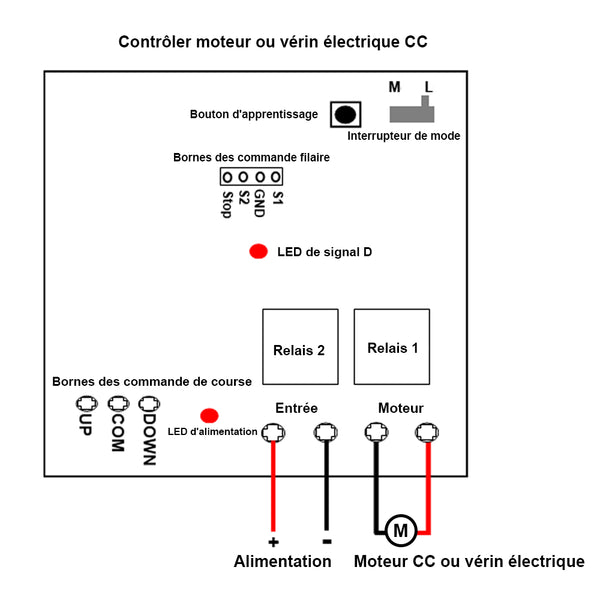

Réglage les modes différents de contrôle:
1) Réglage du mode de Interblocage: Connecter cavalier JP1.
1-1) Bouton du récepteur:
Presser le bouton « K3 » du récepteur: L'actionneur linéaire s'étend vers l'extérieur.
Presser le bouton « K2 » du récepteur: L'actionneur linéaire se rétracte vers l'intérieur.
Presser le bouton « K1 » du récepteur: L'actionneur linéaire cesse de fonctionner.

1-2) Bouton de l'émetteur (avec émetteur CWC-3L):
Presser le bouton ▲de l'émetteur: L'actionneur linéaire s'étend vers l'extérieur.
Presser le bouton ▼de l'émetteur: L'actionneur linéaire se rétracte vers l'intérieur.
Presser le bouton ●de l'émetteur: L'actionneur linéaire cesse de fonctionner.

2) Réglage du mode de momentané: Connecter cavalier JP2.
2-1) Bouton du récepteur:
Presser et maintenez le bouton « K3 » du récepteur: L'actionneur linéaire s'étend vers l'extérieur.
Relâcher le bouton « K3 » du récepteur: L'actionneur linéaire cesse de fonctionner.
Presser et maintenez le bouton « K1 » du récepteur: L'actionneur linéaire se rétracte vers l'intérieur.
Relâcher le bouton « K1 » du récepteur: L'actionneur linéaire cesse de fonctionner.

2-2) Bouton de l'émetteur (avec émetteur CWC-3L):
Presser et maintenez le bouton▲de l'émetteur: L'actionneur linéaire s'étend vers l'extérieur.
Relâcher le bouton▲de l'émetteur: L'actionneur linéaire cesse de fonctionner.
Presser et maintenez le bouton▼de l'émetteur: L'actionneur linéaire se rétracte vers l'intérieur.
Relâcher le bouton▼de l'émetteur: L'actionneur linéaire cesse de fonctionner.

Fonction restrictive:
Vous pouvez connecter deux commutateurs restrictifs aux bornes “X1”et “X2”, si le commutateur restrictif “X1” ou “X2” a connecté, le travail de l'actionneur linéaire; si le commutateur restrictif “X1” ou “X2” a déconnecté, l'actionneur linéaire s’arrêtera automatiquement. Cela signifie que quand le commutateur restrictif “X1” a connecté, l'actionneur linéaire s'étend vers l'extérieur; quand le commutateur restrictif “X1” a déconnecté, l'actionneur linéaire cesse de fonctionner. Quand le commutateur restrictif “X2” a connecté, l'actionneur linéaire se rétracte vers l'intérieur; quand le commutateur restrictif “X2” a déconnecté, l'actionneur linéaire cesse de fonctionner.

Contenu:
1 x Récepteur: S1PF3-DC
2 x Émetteur (Télécommande): CWC-3L

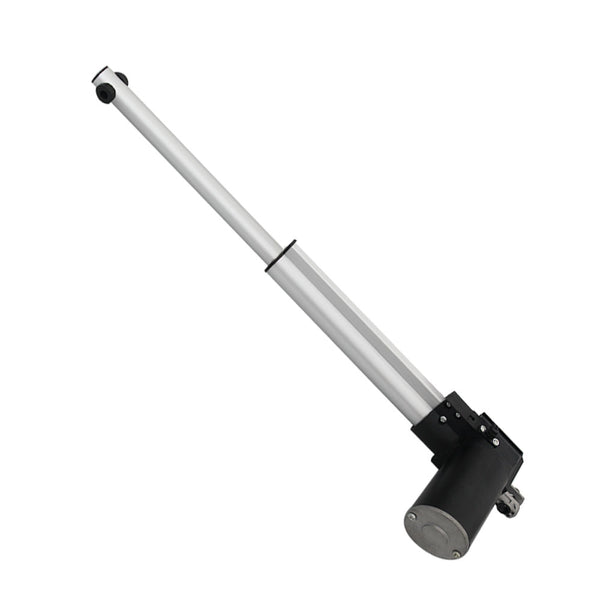

1 x Actionneur linéaire

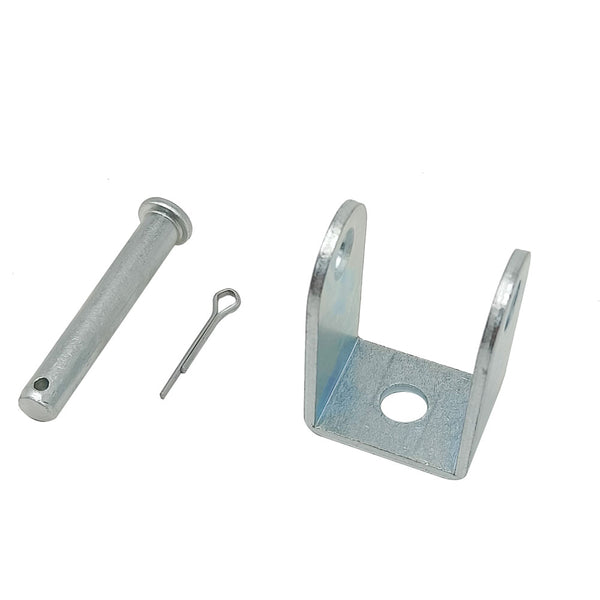

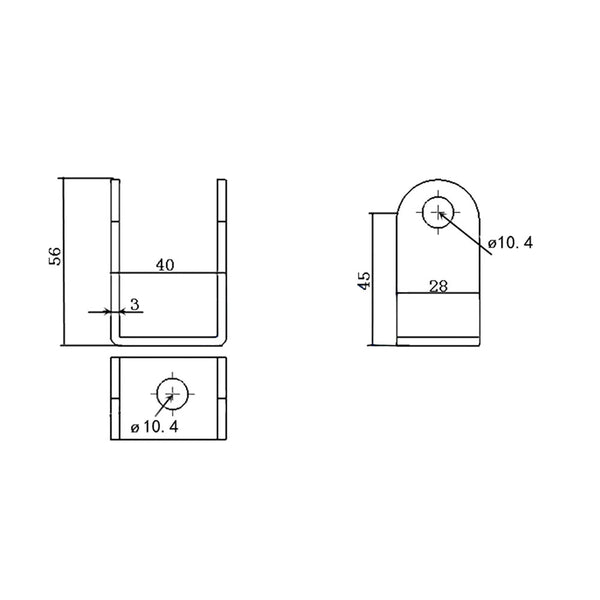

2 x Support de montage
1 x Manuel d’utilisateur
