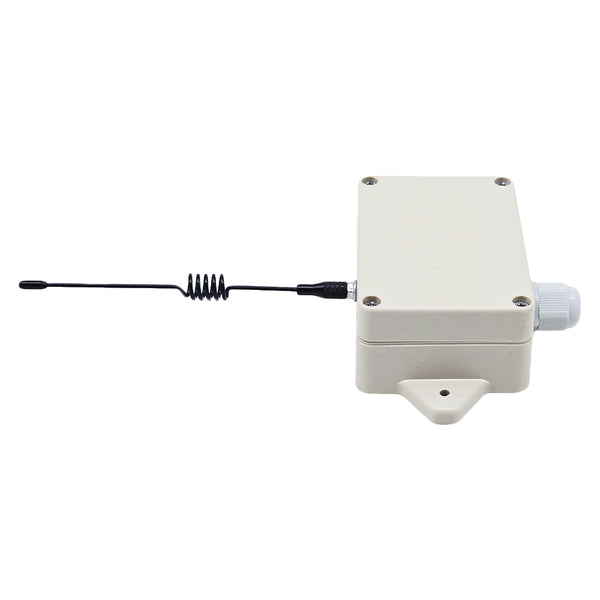

500m émetteur RF télécommande sans fil déclenché par contact sec (Modèle: 0023007)

Contenu:
1 x Émetteur: CK-DR
1 x Manuel d’utilisateur

Principe de fonctionnement:
L'émetteur CK-DR est une télécommande spéciale qui est déclenchée par un signal de contact sec. Il dispose de 2 lignes de déclenchement pour connecter un signal de sortie de contact sec provenant d'un équipement, tels que l'hôte d'avertissement, le détecteur, le capteur, l’interrupteur de fin de course, le contrôleur logique programmable et ainsi de suite.
Lorsque ses 2 lignes de déclenchement sont connectées, il transmet un signal sans fil "ON". Lorsque ses 2 lignes de déclenchement sont déconnectées, il transmet un signal sans fil "OFF".

Application:
Vous pouvez utiliser cet émetteur et le récepteur pour contrôler à distance les équipements CA ou CC par contact sec d'un autre équipement. Tels que le système de contrôle automatique du capteur. Vous pouvez connecter un capteur à contact sec à cet émetteur, et connecter un dispositif CA ou CC au récepteur. Ensuite, le dispositif sera automatiquement allumé ou éteint par le capteur.
Quand le capteur est activé, l'émetteur émet un signal sans fil "ON". Lorsque le récepteur reçoit ce signal, il active son relais pour allumer le dispositif.
Quand le capteur est désactivé, l'émetteur émet un signal sans fil "OFF". Lorsque le récepteur reçoit ce signal, il désactive son relais pour éteindre le dispositif.

Caractéristiques:
Commande sans fil, facile à installer.
Déclenché par un signal de contact sec.
Le signal RF sans fil peut passer les murs, les planchers, les portes ou les fenêtres
Contrôle fiable: le code contient des milliers de combinaisons différentes et le récepteur ne fonctionne qu'avec l'émetteur qui utilise le même code.

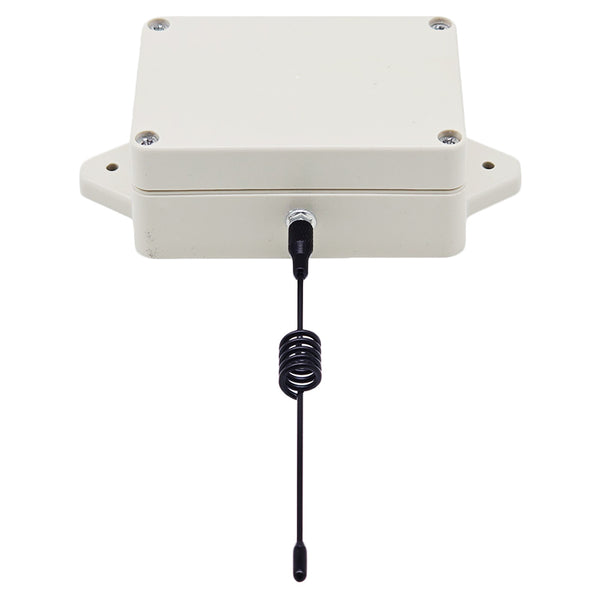

L'émetteur dispose boîtier étanche et connecteur étanche, il peut être installé en plein air.
Un ou plusieurs émetteurs peuvent contrôler un ou plusieurs récepteurs en même temps.
Vous pouvez utiliser deux ou plusieurs unités dans le même lieu.

Paramètres de Émetteur:
Modèle: CK-DR

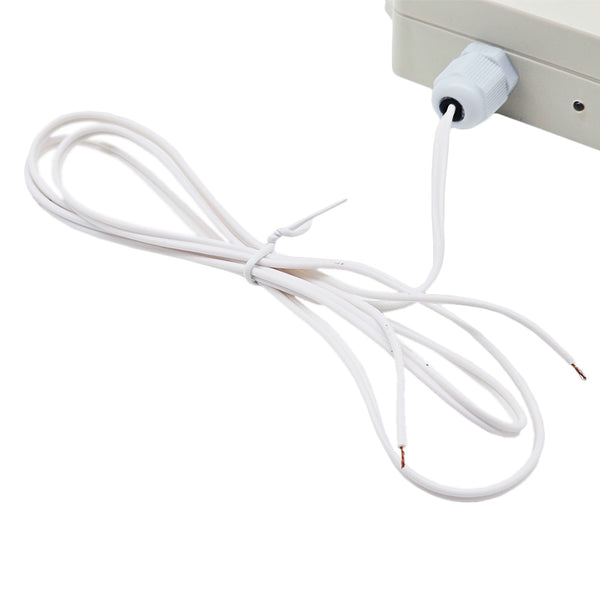

Avec deux lignes de déclenchement

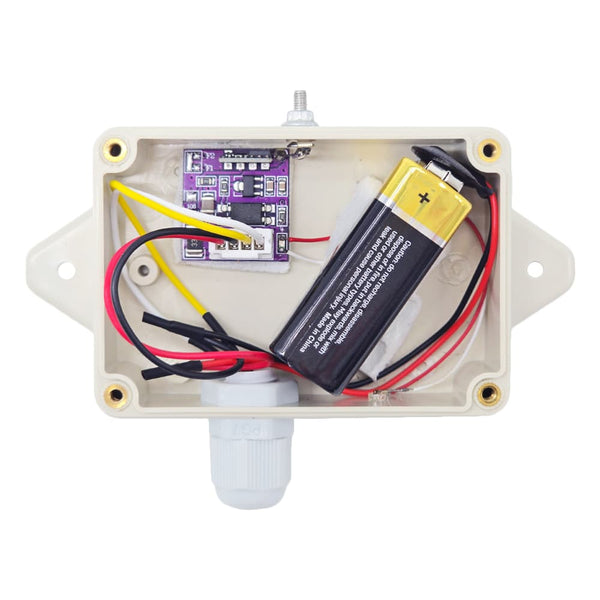

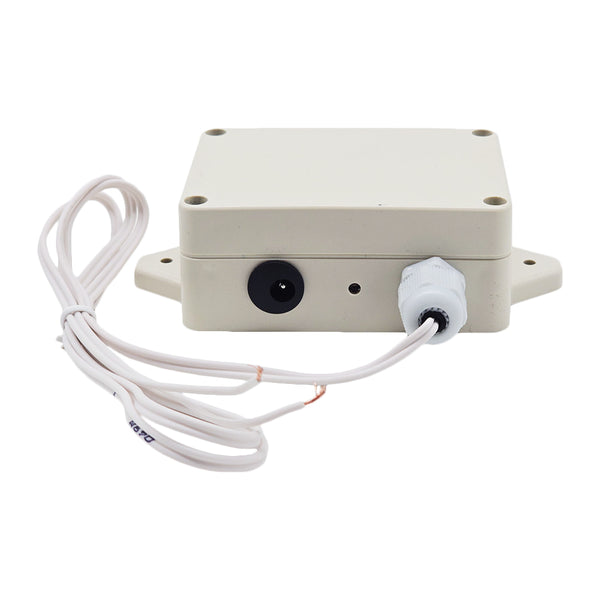

Tension de fonctionnement : 9-12 V CC (pile 6F22-9V intégrée ou connecteur d'alimentation 12V en option)
Déclenché par connexion ou déconnexion de deux lignes de déclenchement.
Méthode de déclenchement: Lorsque 2 lignes de déclenchement sont connectées, la LED de signal de l’émetteur clignote immédiatement, et l’émetteur émet un signal sans fil "ON". Une fois la transmission terminée, la LED de signal s'éteint. Lorsque 2 lignes de déclenchement sont déconnectées, la LED de signal de l’émetteur clignote immédiatement, et l'émetteur émet un signal sans fil "OFF". Une fois la transmission terminée, la LED de signal s'éteint.
Fréquence de travail: 433.92MHz (315 MHz personnalisable)
Chip de codage: EV1527/SC2262
Distance de transmission: 500m / 1500ft (théoriquement)
Dimension de Case: 83 x 58 x 34 mm

Gamme de Travail:
Avec un récepteur pour former un système complet, le maximum distance de travail peut arriver jusqu'à 500M dans un champ libre.
Le maximum distance de travail est une donnée théorique, il doit être exploité dans un champ libre, sans barrières, sans aucune interférence. Mais dans la pratique, il sera gêné par les arbres, les murs ou les autres constructions, et sera interféré par d'autres signaux sans fil. Donc, la distance réelle peut-être atteindre le maximum distance de travail ou peut-être pas.

Utilisation:
Si vous souhaitez contrôler le deuxième appareil par le premier appareil avec le contact sec, faire comme suivant:
1. Connectez le deuxième appareil à la borne de sortie du récepteur.
2. Connectez le contact sec du premier appareil aux deux lignes de déclenchement de l'émetteur.
3. Lorsque le premier appareil est activé et que le contact sec est connecté, l'émetteur émet un signal sans fil "ON". Lorsque le récepteur reçoit ce signal, il active son relais pour allumer le deuxième appareil.
4. Lorsque le premier appareil est désactivé et que le contact sec est déconnecté, l'émetteur émet un signal sans fil "OFF". Lorsque le récepteur reçoit ce signal, il désactive son relais pour éteindre le deuxième appareil.
