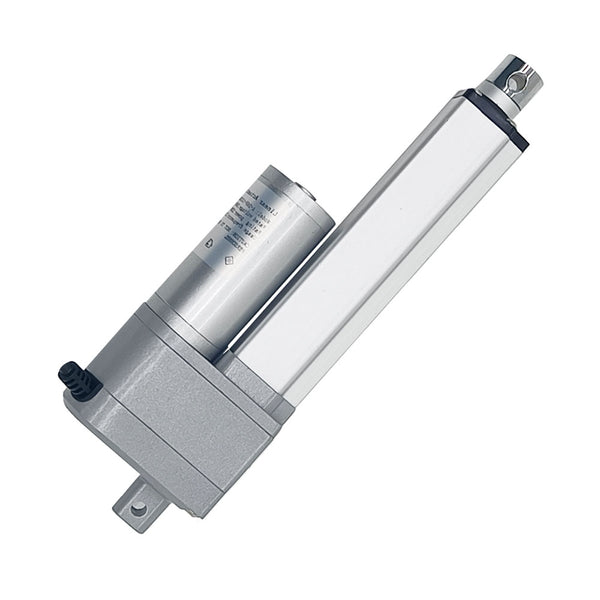

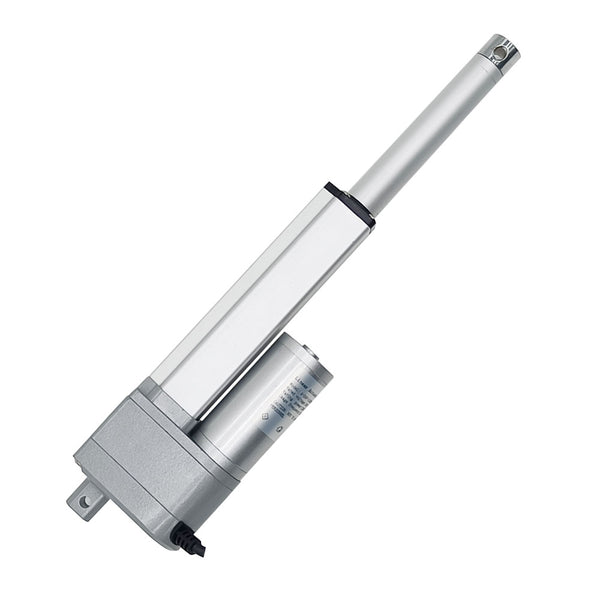

12V 24V Vérin Électrique 2000N 200kg Course 100MM avec Potentiomètre Intégré (Modèle: 0041663)

Prix régulier €110,00

Frais de port calculés à la caisse.

Remarque:

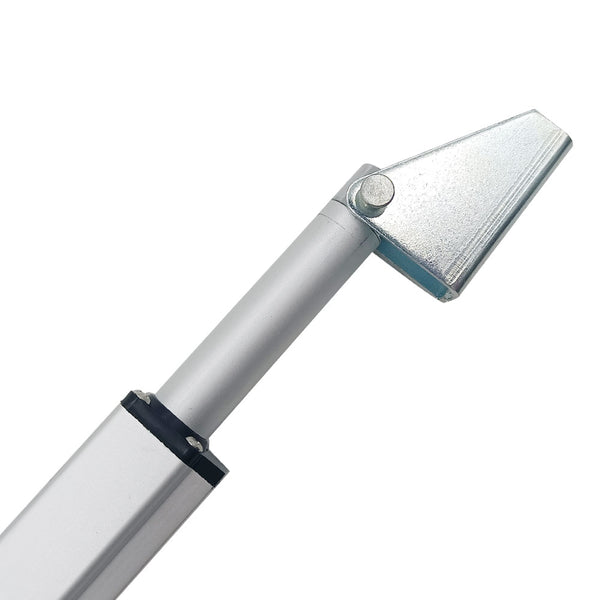

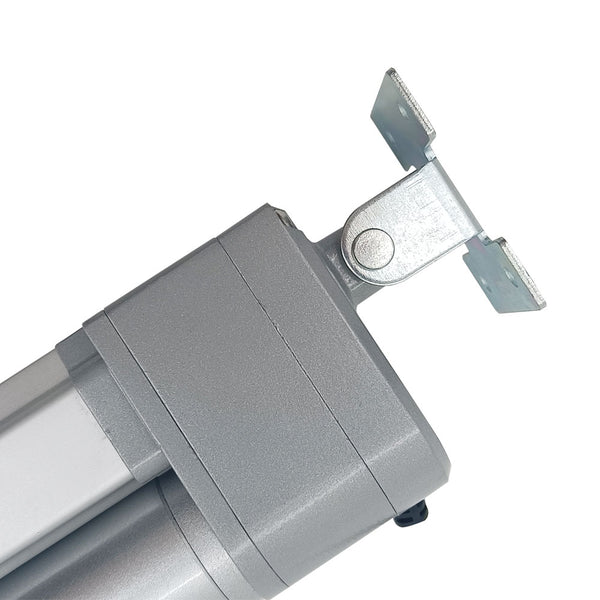

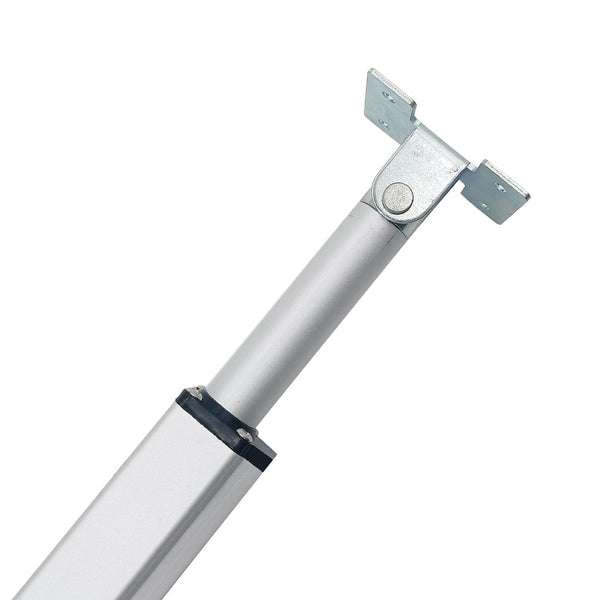

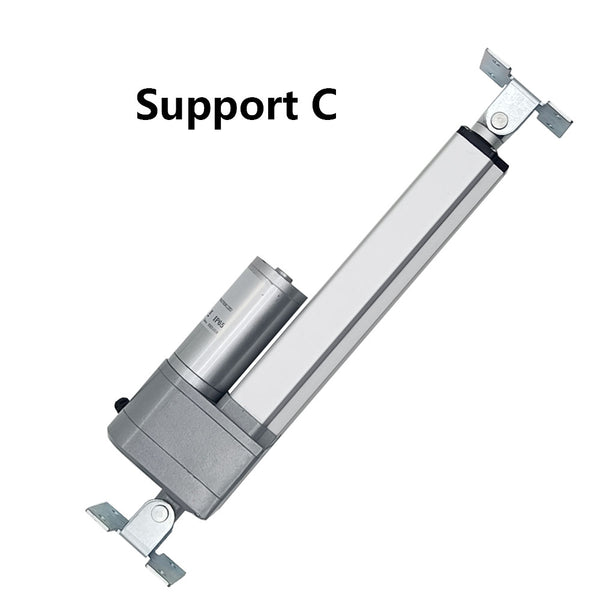

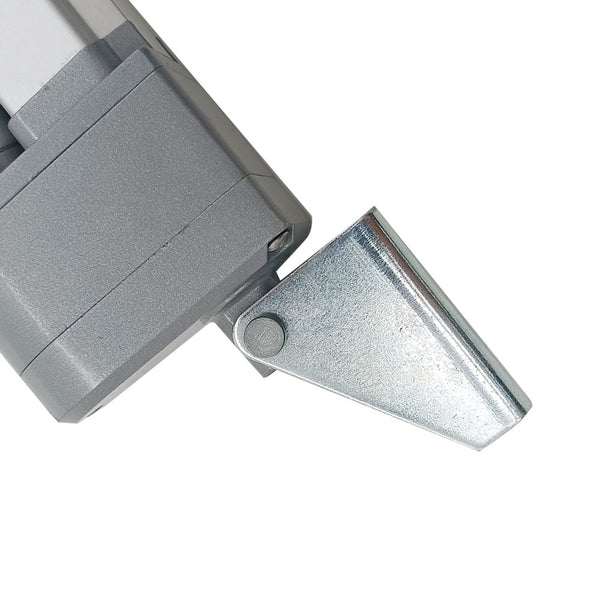

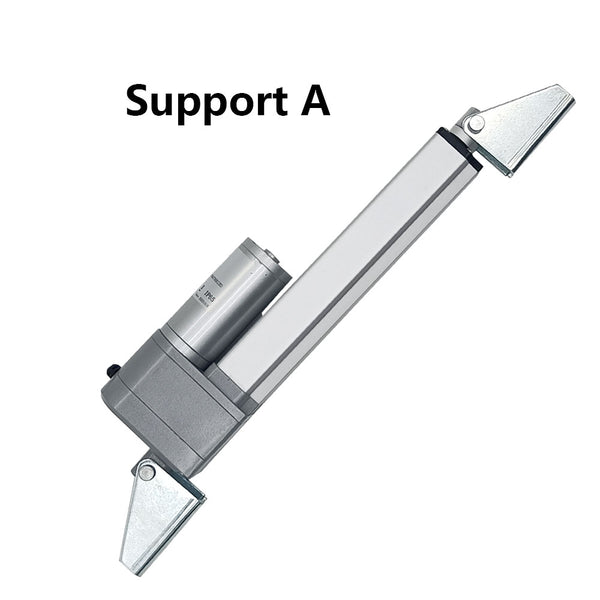

1. Ce produit ne contient pas de support de fixation, peut compatible avec le support A et le support C, si vous en avez besoin, veuillez cliquer ici.
2. Si vous avez besoin d'une alimentation pour actionneur linéaire 12 V ou 24V, veuillez cliquer ici.
3. Si vous avez besoin contrôleur à glissière (interrupteur) pour contrôler la course du vérin électrique CC 12V, veuillez cliquer ici.

Application:
Il peut ouvrir, fermer, pousser, tirer, lever et baisser la fonction du dispositif, tel que portes, fenêtres, traqueur solaire, dispositifs médicaux, machines agricoles, véhicules, navires, plateforme élévatrice, tables élévatrices, ascenseur télé, robots, armoires, canapés de massage, lits électriques, chaises médicaux, etc.
Il peut remplacer les produits hydrauliques et pneumatiques pour économiser la consommation d'énergie.

Caractéristiques:
Produits de haute qualité et Services de haute qualité
Nouvelle conception de boîtier, stabilité de travail élevée
Boîtier métallique, capable de travailler dans des environnements très difficiles

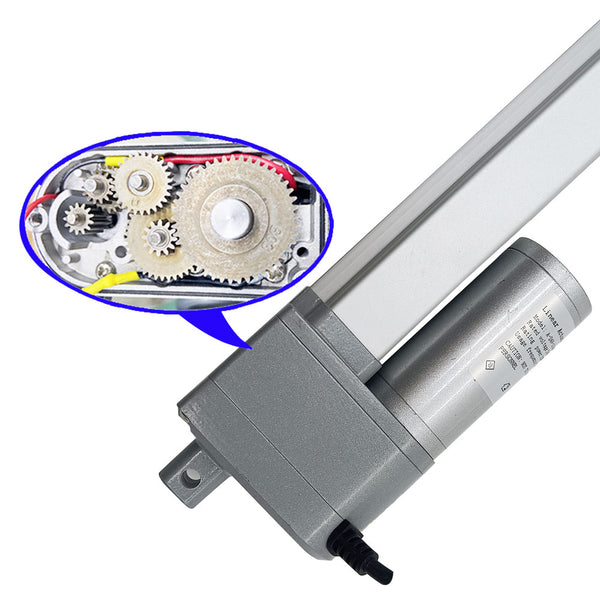

Boîte de vitesses en métal, engrenage résistant à l'usure à haute résistance

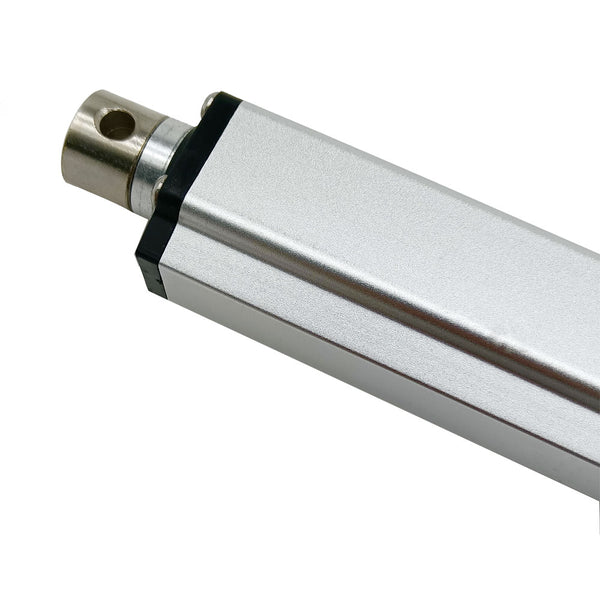

Tige télescopique et tige extérieur en alliage d'aluminium, bonne résistance à la corrosion
Conception robuste, moteur CC haute puissance
Forte poussée, jusqu'à 2000N / 200 kg / 450 lbs
Options de vitesse multiples, de 5 mm/seconde à 160 mm/seconde
Options de course multiples, de 10 mm à 1500 mm
Avec un potentiomètre intégré
Technologie avancée étanche à l'eau et à la poussière
Faible consommation d'énergie et faible bruit
Deux interrupteurs de fin de course intégrés, le vérin électrique s'arrêtera automatiquement lorsque la tige de course atteint la position limite.
Verrouillage automatique après l'arrêt et aucune alimentation électrique n'est requise.
Sans entretien

Paramètres:
Tension de travail en option: CC 12V ou CC 24V. À moins que vous ne disposiez que d'une alimentation 12V, nous vous recommandons de choisir un vérin électrique avec une tension de travail de 24V.
Plage de course : 4 pouces ou 100 mm
Vitesse optionnelle : 5±1mm/s, 10±2mm/s, 15±3mm/s, 20±4mm/s, 30±5mm/s, 50±10mm/s, 100±15mm/s, 160±20mm/s
Ce qui précède est la vitesse sans charge, et la vitesse de travail réelle ralentira progressivement à mesure que la charge augmente.
Capacité de charge maximale : 2000N / 200 kg / 450 lbs à 5 mm / seconde
Le vérin électrique peut obtenir une capacité de charge maximale lorsqu'il fonctionne dans le sens vertical, et la force de traction est inférieure à la force de poussée.
Courant à vide: 0.5~1A à 12V ou 0.3~0.5A à 24V
Courant à pleine charge: 3~6A à 12V ou 1.5~3A à 24V
Veuillez utiliser une alimentation 12V/6A ou 24V/3A pour alimenter un vérin électrique ou utilisez une alimentation 12V/10A ou 24V/5A pour alimenter deux vérins électriques, ou utilisez une alimentation 12V/20A ou 24V/10A pour alimenter quatre vérins électriques.

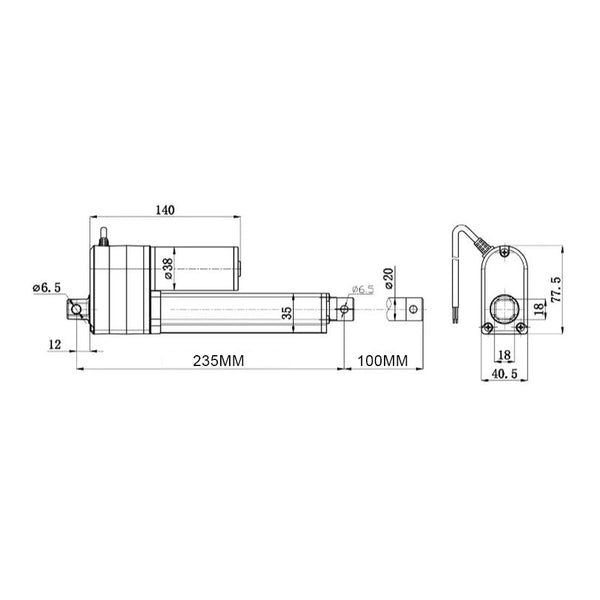

Diamètre de l'arbre: 20 mm
Diamètre des trous de montage: 6 mm
Matériau du boîtier: alliage d'aluminium
Matériau du tige télescopique: alliage d'aluminium
Matériel d'engrenage: alliage d'acier
Type de moteur: moteur à courant continu brossé
Potentiomètre intégré: 10 K (Vous pouvez spécifier d'autres valeurs de résistance)
Cycle de service: 20%, max 5 minutes d'utilisation continue

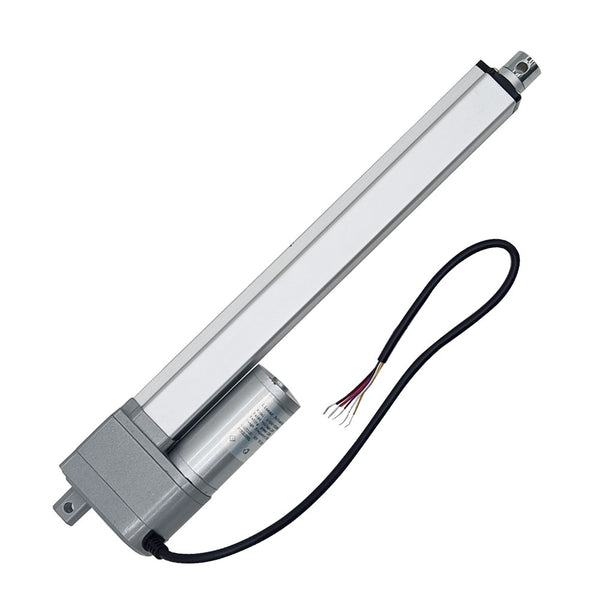

Câble: câble à cinq conducteurs (Deux fils d'alimentation et trois fils de sortie de potentiomètre)
Certifications: CE
Température de l'environnement: -26℃ à 85℃
Bruit de fonctionnement: environ 46dB à 56dB (Les verins électriques avec différents paramètres auront des niveaux de bruit différents.)
Niveau de l'indice de protection: IP65

Opération:

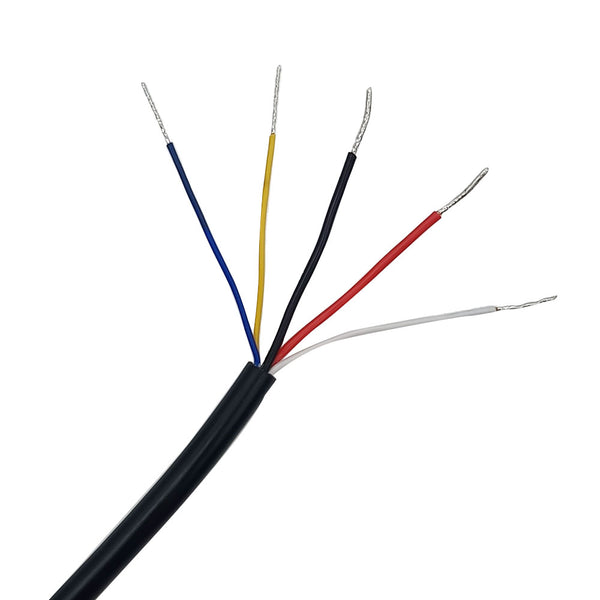

Le vérin électrique a un câble à cinq conducteurs.
1) Les lignes rouges et noires sont deux lignes électriques du vérin électrique.
Connectez l'alimentation CC aux deux fils d'alimentation du vérin électrique. Lorsque le vérin électrique est connecté à l'alimentation CC, la tige télescopique s'étendra vers l'extérieur ; après avoir commuté la puissance dans le sens inverse, la tige télescopique se rétractera vers l'intérieur.
La direction du mouvement de la tige de course peut être modifiée en inversant la polarité de l'alimentation CC.

2) Les fils blanc, bleu et jaune sont les trois fils de sortie du potentiomètre.
Les fils bleu et jaune sont connectés aux deux bornes du potentiomètre, c'est une valeur de résistance fixe.
Lorsque la tige télescopique est étendue vers l'extérieur, la valeur de résistance entre les fils blanc et bleu diminuera en conséquence, et la valeur de résistance entre les fils blanc et jaune augmentera en conséquence.
Lorsque la tige télescopique est rétractée vers l'intérieur, la valeur de résistance entre les fils blanc et bleu augmentera en conséquence, et la valeur de résistance entre les fils blanc et jaune diminuera en conséquence.

Feuille de poussée et de vitesse

Vitesse Poussée
5mm/s 2000N  /  200 kg  /  450 lbs
10mm/s 1000N  /  100 kg  /  200 lbs
15mm/s 800N  /  80 kg  /  180 lbs
20mm/s 700N  /  70 kg  /  160 lbs
30mm/s 500N  /  50 kg  /  110 lbs
50mm/s 300N  /  30 kg  /  60 lbs
100mm/s 150N  /  15 kg  /  30 lbs
160mm/s 100N  /  10 kg  /  20 lbs

Remarquer:
1. Les données ci-dessus correspondent à la capacité de charge maximale pouvant être obtenue lorsque le vérin électrique fonctionne dans le sens vertical. Si le poids de votre équipement (comme une porte de cave) est de 100 kg et que vous souhaitez utiliser un vérin électrique pour ouvrir cette porte, vous devez calculer la force réelle agissant sur le vérin électrique en fonction de votre méthode d'installation. Cette force est généralement de 2 à 5 fois le poids de la porte de la cave. Si vous ne savez pas comment le calculer, veuillez nous contacter pour obtenir de l'aide.
2. Ce qui précède est la vitesse à vide, et la vitesse de travail réelle ralentira progressivement à mesure que la charge augmente.
3. Différentes vitesses correspondent à différentes charges maximales. Veuillez sélectionner la bonne vitesse en fonction de la vitesse et de la charge maximale dont vous avez besoin.
4. Ne laissez pas le vérin électrique fonctionner sous la charge maximale, nous vous recommandons de le laisser fonctionner à environ la moitié de la charge maximale pour obtenir une durée de vie plus longue.
5. Lorsque la vitesse du vérin électrique est de 100 mm/s ou 160 mm/s, la force d'autoblocage est bien inférieure à la poussée. Aux autres vitesses, la force d'autoblocage est supérieure à la poussée.
